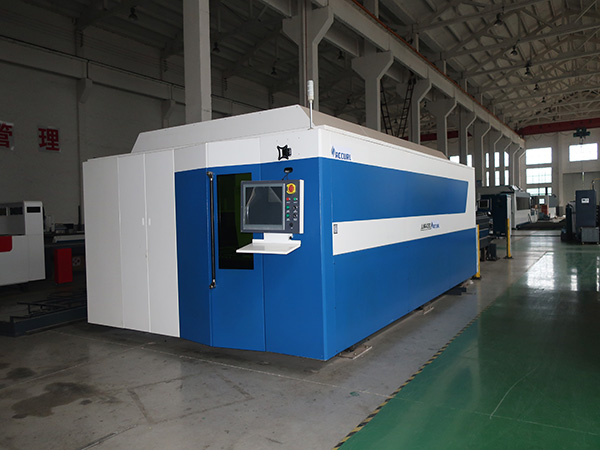

用于钣金加工的不锈钢纤维激光切割机

不锈钢纤维激光切割机用于钣金加工

产品规格


切割面积:3000 * 1500mm
切割速度:30米/分钟
支持的图形格式:AI,PLT,DXF,BMP,LAS,DXP
应用:激光切割
成色:全新
切割厚度:0-30mm
CNC或不:是的
冷却模式:水冷
控制软件:Cypcut
产地:中国安徽(大陆)
认证:CE,ISO,SGS,CCC
保修:1年
激光光源:IPG / Raycus / nNIGHT / MAX
切割头:Precitec / Raytools / OSPRI / WSX
伺服型:伺服电机
冷却系统:水冷却器
激光功率:500/750/1000 / 1500/2000 / 3000w或定制
工作区域:1500 * 3000mm
切削材料:碳钢/不锈钢/铝/铜
Electic组件:法国施耐德
传输系统:YYC

产品应用


CL-G3015A数控光纤激光切割机是一套完整的激光切割设备,集光纤激光器,冷水机组,光纤切割头,切割机床,控制系统,水系统,抽气系统等于一体。整机采用固定工件和可移动龙门结构。它是一台双轴,三轴控制的数控激光切割机。其中,XY轴联动实现了平面切削进给Z轴浮动跟踪工件表面。设备的四个数控轴由滚动导轨引导,切割板部分X,Y,Z轴由交流伺服齿条驱动,其中X,Z轴由交流伺服齿条驱动。主床,Y轴采用钢结构梁,动力性能好,其中激光切割头,交流伺服电机,滚珠丝杠副,滚动导轨副,减速机,齿轮和齿条副均选用知名品牌。数控系统采用国产品牌激光专用数控系统,配置专业切割控制软件和辅助编程软件。结构紧凑,刚度足,可靠性好,切割效率高。
数控光纤激光切割机适用于切割不锈钢,碳钢,合金钢,硅钢,镀锌钢板,铝合金,钛合金等金属材料。

主要特点


1.移动龙门梁采用新的结构设计和新的制造工艺,在高加速度下保持稳定,使挤压铝合金具有较大的长宽。与铸造梁相比,这减少了12%的重量并增加了20%的刚度。
2.数控系统采用人机交互界面编写,采用中英文控制软件,操作更简单方便。
3.切割区域视野开阔,有三个开口侧,更便于装卸原料。它可以应用于不同的空间。
4.电控柜采用分区结构,可满足各种空间布置。
5.切割室采用移动网格,精确实现无限切割,节省材料和切割时间。
6.基座部分的除尘结构效率更高,因为连接装置使风口非常接近切割区域。这也使得除尘装置避免了激光,以确保较长的使用寿命。
7.这种特殊设计的激光切割头可以通过调整焦距,聚焦直径和束腰切割区域,强大的功率,前后负载材料,对特定厚度的材料进行高效切割,一切都做得好省时间。

技术参数


切割范围(mm)
1500X3000
1500X4000
1500X6000
2000X4000
2000X6000
X轴行程(mm)
1525
1525
1525
2025
2025
Y轴行程(mm)
3050
4050
6050
4050
6050
Z轴行程(mm)
300
300
300
300
300
XY轴定位精度(mm)
±0.03
±0.03
±0.03
±0.03
±0.03
重新定位精度(mm)
±0.02
±0.02
±0.02
±0.02
±0.02
激光功率(w)
500/750/1000/1500/2000/3000/4000/6000

我们的服务


售前服务

*咨询和咨询支持。

*样本测试支持。

*查看我们的工厂。

售后服务

*培训如何安装机器,培训如何使用机器。

*工程师可在海外维修机械。
