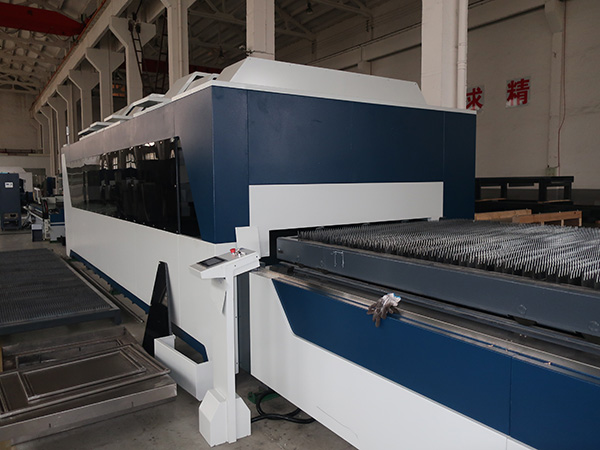

用于钣金铝的高精度光纤激光切割机

高精度光纤激光切割机用于钣金铝

产品规格

切割速度：80m / min
支持的图形格式：DWG，DXF
应用：激光切割
成色：全新
切割厚度：0-25mm
CNC或不：是的
冷却模式：水冷
控制软件：Cypcut
产地：中国安徽（大陆）
品牌名称：ACCURL
认证：CE，ISO，SGS
产品名称：光纤激光管板切割机
电源：5000W / 700W / 750W / 800W / 1000W / 1200W / 2000W
切割形状：板材和管材
工作区域：1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm
类型：Fiber Lasr Cutting
最大位置速度：80米/分钟
管切直径：30mm-220mm
管切割长度：小于6米
X，Y轴位置精度：0.05mm
X，Y轴重复精度：0.025mm
提供售后服务：工程师可在海外维修机械

光纤激光切割机的优点：

1.优异的路径质量：更小的激光点，高工作效率，高品质。
2.切割速度快：切割速度是同功率CO2激光切割机的2-3倍。
3.运行稳定：采用世界顶级进口光纤激光器，性能稳定，关键部件可达10万小时;
4.光电转换效率高：与CO2激光切割机相比，光纤激光切割机具有三倍的光电转换效率。
5.低成本：节约能源，保护环境。光电转换率高达25-30％。电耗低，仅为传统CO2激光切割机的20％-30％左右。
6.低维护：光纤线路传输无需反射镜头，节省维护成本;
7操作简便：光纤线路传输，光路无需调整。

技术参数

有效工作面积（mm）	3000x1500 / 4000x2000 / 6000x2000
最大管径	200mm（可定制600mm）
管长	6毫米
Z轴行程	120毫米
最大位置速度	60米/分钟
X，Y轴位置精度	0.05毫米
X，Y重复精度	0.025毫米
激光光源	500瓦特/700瓦特/750瓦特/800瓦特/千瓦特/1200瓦特/2000瓦特
碳素钢	≤10mm
不锈钢	≤4mm
铝	≤4mm

标准配置

光纤供电	Raycus / IPG
光纤切割头	Raytool
机身	TAYOR
横梁	TAYOR
工作台	TAYOR
齿轮箱	顶尖
X，Y齿轮齿条	瑞典林登
滚珠丝杠	台湾Hiwin
轨	台湾Hiwin
气动系统	日本SMC
冷却系统	TAYOR
电气元件	施耐德
控制系统	CypCut
交流伺服电机和驱动器	安川
CAD / CAM软件	Smart Nest专业

切割参数（700w激光功率以防万一）

激光功率（W）	材料	厚度（mm）	速度（m / min）的	切割气体
700W	不锈钢	0.5	21	N2
		1	16	N2
		2	5	N2
		3	2	N2
		4	1.2	N2
700W	碳素钢	1	12	O2
		2	6	O2
		3	4	O2
		4	3	O2
		5	2	O2

总电费

项目	功率（kw）	总功率（kw / h）	总费用（美元/小时）
激光	2.9	≦20.9	USD2.0 （占总负载的60％）
机	9.5
冷水机	4.5
空气压缩机	4

燃气费

气体类型	价格（美元/圆柱）	容量（最小/气缸）	成本（美元/ H）	备注
O2	2.5	60	2.5	1毫米碳钢
N2	4.2	15	16.5	1毫米碳钢
液氮	55	120	4.5	1毫米不锈钢
空气			1.1（空压机）	碳钢小于2mm，切割质量好
